Analysis of Drainage Channel Dimensions at Villa Terracotta in Badung Regency
Article Sidebar
Main Article Content
Abstract

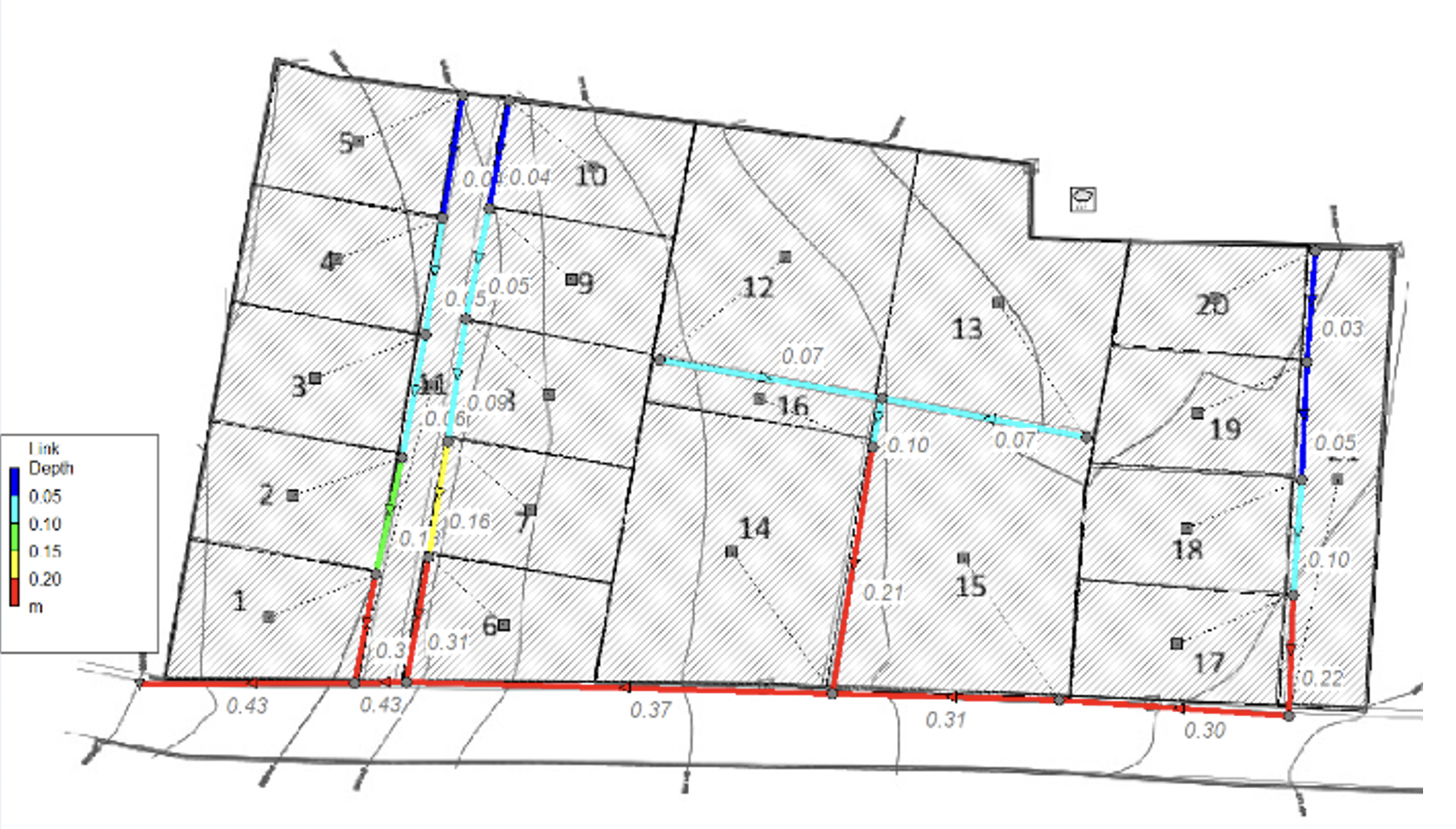

The development of Villa Terracotta in Ungasan Village, South Kuta District, Badung Regency faces potential water ponding problems due to a drainage system that does not conform to the existing topographic conditions. This study aims to evaluate drainage capacity and design an appropriate channel dimension to prevent overflow. The research applies a quantitative approach using hydrological and hydraulic analysis. Design rainfall was determined using the Gumbel distribution after conducting Smirnov–Kolmogorov and Chi-square goodness-of-fit tests. Rainfall intensity was calculated using the Mononobe method, while hydraulic performance of the drainage system was simulated using the EPA-SWMM model. The study area covers 0.27 ha with elevations ranging from 109.5 m to 111.5 m above sea level. The calculated rainfall intensity ranges from 24.84 mm/h for a 2-year return period to 54.78 mm/h for a 50-year return period with a rainfall duration of 1 hour. Simulation results show that the downstream channel has a maximum flow depth of 0.43 m. A channel dimension of 0.30 m width and 0.55 m height produces a freeboard of 27.9%, which falls within the recommended safety range of 5%–30%, indicating that the designed channel is hydraulically safe against overflow.
Article Details
This work is licensed under a Creative Commons Attribution-ShareAlike 4.0 International License.
References
D. Indriastuti, Analysis of Runoff due to The Change in Land Use at The Watershed of Upstream Ciliwung, 2016. doi: https://doi.org/10.22146/jcef.26576.
R. Mahendra, B. Mohammad, and P. Linda, Aplikasi EPA SWMM 5.1 pada Perencanaan Sistem Drainase Kawasan Perumahan Aura Park Kecamatan Dau Kabupaten Malang, Jurnal Teknologi dan Rekayasa Sumber Daya Air, vol. 4, no. 1, pp. 460470, Oct. 2023, doi: 10.21776/ub.jtresda.2024.004.01.039.
W. Nurzanah, M. S. Iskandar, R. Gunawan, and D. S. D. Tara, Analisis Perhitungan debit banjir rencana di bendung karet bandar sidoras, Jurnal VORTEKS, vol. 3, no. 1, pp. 190198, Apr. 2022, doi: 10.54123/vorteks.v3i1.154.
R. Andayani and Z. F. Umari, Debit Banjir Rancangan DAS Selabung Dengan HSS Nakayasu, 2022.
A. C. Damayanti, L. M. Limantara, and R. Haribowo, Analisis Debit Banjir Rancangan dengan Metode HSS Nakayasu, HSS ITB-1, dan HSS Limantara pada DAS Manikin di Kabupaten Kupang, 2022. [Online]. Available: https://jtresda.ub.ac.id/
R. Faizal, N. A. Prsetya, Z. Alstony, and A. Rahman, Evaluasi Sistem Drainase Menggunakan Storm Water Management Model (SWMM) dalam Mencegah Genangan Air di Kota Tarakan, 2019.
A. Husaini, Fasdarsyah, T. M. Hafli, M. Fahmi, R. Mirsa, and A. Jalil, Analisis Kapasitas Saluran Drainase Terhadap Debit Maksimum Di Kota Lhokseumawe Dengan Menggunakan Software SWMM 5.1, vol. 6, no. 2, pp. 2427, 2022.
M. H. Nurul, N. Indah, R. Virda, H. Rully, and H. Harmonedi, Identifikasi Variabel Penelitian, Jenis Sumber Data dalam Penelitian Pendidikan, Dinamika Pembelajaran: Jurnal Pendidikan dan bahasa, vol. 2, no. 2, pp. 256270, May 2025, doi: 10.62383/dilan.v2i2.1563.
A. F. Siti and W. Eka, Analisis Hidrologi Untuk Penentuan Metode Intensitas Hujan Di Wilayah Kecamatan Bogor Barat, Kota Bogor, 2020.
V. T. Chow, D. R. Maidment, and L. W. Mays, Applied Hydrology, 1988.
Philipus, S. Gatot Eko, and I. Laksmi, Karakteristik Distribusi Curah Hujan Di Wilayah Sungai Mesuji - Sekampung, 2020.
A. H. P. Nadya, L. Anisah, and S. Jupriah, Perbandingan Metode Mononobe dan Metode Van Breen Untuk Pengukuran Intensitas Curah Hujan Terhadap Penampang Saluran Drainase, 2021.
T. W. Frenki, Analisis Jaringan Drainase Menggunakan EPA-SWMM Pada Kawasan Pabrik Garmen, Di Kabupaten Garut, 2023.
E. Zainal and Zufrimar, Distribusi Probabilitas Curah Hujan Pada Daerah Aliran Sungai Kuranji, vol. 11, no. 01, pp. 1726, 2021.
A. A. M. Baitullah, Pemodelan Sistem Drainase Perkotaan Menggunakan SWMM, 2020.
I. M. Arifin, M. I. Yusup, and F. S. P. Pangesti, Perencanaan Sistem Drainase SMKN 1 Kragilan Kabupaten Serang, Jurnal Lingkungan dan Sumberdaya Alam (JURNALIS), vol. 5, no. 1, pp. 6172, Apr. 2022, doi: 10.47080/jls.v5i1.1912.
M. F. M. Rizky and R. Ridwana, Pengukuran Topografi Untuk Pembangunan Penampungan Air Bersih (Studi Kasus: Daerah Rajamandala, Kabupaten Bandung Barat), 2021. [Online]. Available: http://ejournal.unikama.ac.id/index.php/JPIG/
A. Sulistivo, D. S. Harahap, and K. Kunci, Survey Topografi Perencanaan Pembangunan Gedung Kuliah Terpadu STAIN Sultan Abdurrahman Kepulauan Riau, JTSIP, vol. 1, no. 2, 2022, [Online]. Available: https://jurnal.uisu.ac.id/index.php/JTSIP
F. A. Asyari, H. Pristianto, A. Farida, A. Pamudjianto, and F. Desembardi, Perencanaan Saluran Drainase Jalan Tawes Kelurahan Klamasen Distrik Mariat Kabupaten Sorong, 2025, [Online]. Available: http://doi.org/xxx
A. D. Cahyani and F. Saves, Analisis Kapasitas Tampung Saluran Drainase dalam Menampung Debit Limpasan Hujan pada Wilayah Penjaringan Asri Surabaya, Jurnal Sains Dan Teknologi (JSIT), vol. 5, no. 3, pp. 473486, 2025, doi: 10.47233/jsit.v5i2.3748.
T. Widyasari and N. Achmad, Kurva Intensitas Durasi Frekuensi Hujan Kabupaten Bantul Dengan Menggunakan Metode Mononobe, 2023.
A. M. P. Luiz, A. Ussy, and A. Runi, Aplikasi EPA SWMM 5.1. pada Perencanaan Sistem Drainase Kawasan Perumahan El Banna City Kecamatan Karangploso Kabupaten Malang, Jurnal Teknologi dan Rekayasa Sumber Daya Air, vol. 5, no. 1, pp. 2736, Jan. 2025, doi: 10.21776/ub.jtresda.2025.005.01.004.
T. H. Billah, P. Linda, and A. Ussy, Evaluasi Saluran Drainase pada Kelurahan Tulusrejo Kata Malang Menggunakan Aplikasi SWMM 5.2, Jurnal Teknologi dan Rekayasa Sumber Daya Air, vol. 4, no. 1, pp. 438449, Oct. 2023, doi: 10.21776/ub.jtresda.2024.004.01.037.
Peraturan Menteri Pekerjaan Umum Republik Indonesia Nomor 12 /PRT/M/2014 Tentang Penyelenggaraan Sistem Drainase Perkotaan.
B. Yegal, Drainase Perkotaan, 2021. [Online]. Available: www.rcipress.rcipublisher.org
N. Salim, Evaluasi Dan Desain Saluran Drainase Pada Jalan Lingkar Di Perkotaan (Studi Kasus Jalan Wonorejo-Kedungjajang Kabupaten Lumajang), 2021.
Y. Kakerissa, A. Doloksaribu, J. Paresa, and A. Asmar, Perencanaan Drainase Perkotaan Pada Perumahan, vol. 8, no. 3, 2019.
